給芯片穿上“隱形戰衣"：派瑞林鍍膜如何破解微電子防護難題？

引言：在微電子與半導體技術飛速邁向小型化、三維化和高密度集成的今天，如何保護精密脆弱的芯片與電路免受濕氣、腐蝕、應力的侵害，成為工程師面臨的核心挑戰。傳統防護手段已力不從心，而一種源自半導體工藝本身的尖duan端技術——派瑞林（Parylene）氣相沉積鍍膜，正以其無ke可比擬的優勢，成為守護芯片的“隱形鎧甲"和賦能未來科技的創新工藝。

一、 微電子制造的終ji極防護挑戰

隨著5G、物聯網（IoT）、人工智能（AI）和自動駕駛技術的爆發，微電子器件變得前suo所未有的復雜和精密。從智能手機到智能汽車，從可穿戴設備到工業傳感器，內部的芯片（IC）、微機電系統（MEMS）傳感器和印刷電路板（PCB）正面臨著嚴苛環境的考驗：

· 環境侵蝕：無處不在的濕氣（H?O）是電路的“頭號殺手"，離子遷移、化學腐蝕、霉菌生長都由此引發。

· 機械應力：日益復雜的3D封裝結構、纖細的引線鍵合、脆弱的MEMS活動部件，怕沖擊、怕振動、怕摩擦。

· 性能干擾：高頻、高速傳輸的信號要求防護涂層必須具有極jia佳的絕緣性和低介電損耗，不能影響信號完整性。

· 工藝瓶頸：在晶圓級封裝（WLP）和芯片級封裝（CSP）中，傳統液體涂層無法均勻覆蓋微米級間隙，且存在氣泡、針孔、厚度不均等致命缺陷。

這些挑戰，呼喚一種革命性的防護解決方案。

二、 派瑞林：為何是微電子領域的理想選擇？

派瑞林并非普通的涂層，它是一種通過真空氣相沉積（CVD） 工藝制備的完quan全聚合的對二甲苯聚合物。其獨te特的制備過程賦予了它在微電子領域獨yi一無二的優勢：

1. 無yu與倫比的“共形覆蓋"能力：氣態派瑞林單體在真空腔體內能無si死角地滲透到待鍍件每一個角落，在表面自發聚合形成一層完quan全均勻、無孔洞的薄膜。無論是銳利的邊緣、深邃的縫隙、還是懸空的引線，都能獲得完quan全相同厚度的覆蓋，這是任何液態涂料（噴涂、刷涂、浸涂）都無法實現的。

2. 卓yue越的綜合防護性能：

o 極zhi致防潮：極低的水汽透過率（WVTR），有效隔絕濕氣，為芯片提供終身保護。

o 優異絕緣：高介電強度（>5000 V/mil），防止在高濕環境下出現漏電和短路。

o 化學惰性：耐酸堿、耐溶劑、防鹽霧，抵抗各種化學腐蝕。

o 機械與熱穩定性：能增強微細引線的連接強度，提供機械保護，并耐高低溫沖擊（-200℃ ~ 350℃）。

3. 超薄且不影響性能：涂層厚度可精確控制在0.2-100微米之間，幾乎不增加器件體積和重量，對散熱影響極小，同時具備優異的高頻性能（低介電常數和損耗），是高頻微波器件的理想選擇。

4. 工藝純凈無應力：整個沉積過程在室溫下進行，無液相，無催化劑，無副產物，不會對熱敏元件和精密結構產生熱應力或機械應力。

三、 派瑞林在微電子與半導體中的具體應用場景

派瑞林的這些特性，使其在多個高精尖領域成為不可替代的工藝。

1. 芯片級與晶圓級防護（Chip & Wafer Level Protection）

· 裸芯片（Bare Die）保護：在芯片貼裝（Die Attach）和引線鍵合（Wire Bonding）后涂覆派瑞林，替代笨重的封裝，實現超薄封裝（UTCSP），有效保護鋁線/金線免受腐蝕和機械損傷，提升可靠性。

· 晶圓級封裝（WLP）：

o 作為永jiu久性鈍化層：在晶圓切割前進行涂覆，提供最終的表面保護和絕緣，提升良率。

o 作為臨時性保護層：在晶圓切割、研磨、運輸過程中保護電路，后續可通過熱解或等離子體技術干凈、完整地去除，不留殘留。

2. MEMS器件的“守護神"

MEMS器件的可動結構對防護要求極gao高，派瑞林是首xuan選方案。

· 環境防護：為陀螺儀、加速度計、微麥克風、壓力傳感器等提供防潮、防塵、防腐蝕保護，確保其長期穩定性。

· 結構功能材料：因其無應力的特性，可用于MEMS活動結構（如微齒輪、微鏡）的潤滑和防粘附層，甚至作為犧牲層材料來釋放微結構。

3. 先進封裝與集成（Advanced Packaging & Integration）

· 三維集成（3D IC）與硅通孔（TSV）：作為層間介質層（ILD），為芯片堆疊結構提供絕緣和保護。

· 再分布層（RDL）的介電材料：因其良好的絕緣性、均勻性和可圖形化能力（通過光刻刻蝕），可用于扇出型（Fan-Out）等先進封裝中。

4. 高頻/射頻（RF）器件與光電子

· 高頻/微波電路：應用于GaAs放大器、濾波器、天線等，派瑞林涂層的高絕緣性和低介電損耗對信號完整性的影響極小。

· 光電子器件：

o OLED顯示：作為水氧阻隔層，有效延長OLED顯示屏的壽命。

o LED芯片：保護LED芯片和燈條，提升耐候性和可靠性。

5. 新興與前沿應用

· 柔性電子：在聚酰亞胺（PI）、PET等柔性基板上的電路防護，派瑞林柔韌且耐彎折，是柔性顯示和可穿戴設備的理想選擇。

· 量子點與納米材料封裝：保護這些對環境極其敏感的新興材料。

· 半導體前沿制造：派瑞林N粉可用于制備石墨烯，應用于肖特基結探測器等前沿領域。

四、 如何成功實施派瑞林鍍膜？

選擇派瑞林防護是一項系統工程，成功的應用依賴于三個核心要素：

1. 精準的材料選擇：根據應用場景選擇合適的派瑞林類型：

o Parylene C：最zui常用，具有良好的防潮性和性價比，適用于大多數電子防護。

o Parylene N：純度更高，介電性能更好，適用于高頻應用。

o Parylene F (AF4)：耐高溫性最佳（短期可耐450℃），適用于高溫環境。

o Parylene HT® (SF)：耐高溫、高UV穩定性，適用于航空航天和光電子領域。

2. 專業的工藝know-how：前處理（清潔、等離子活化）、沉積過程中的參數控制（溫度、壓力）、后處理（掩膜去除、性能測試）每一個環節都至關重要，直接影響最終產品的良率和可靠性。

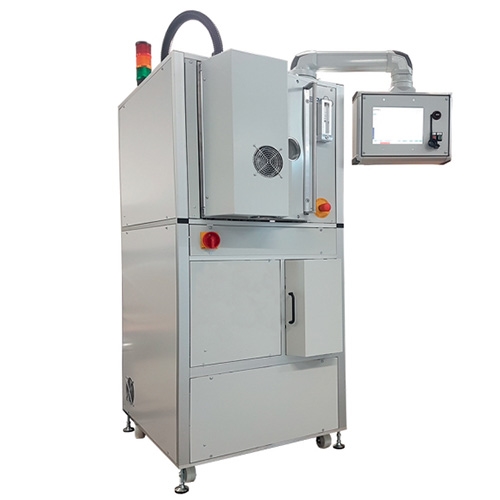

3. 穩定可靠的設備：一臺高性能的派瑞林鍍膜設備是穩定生產的基石。它需要具備精確的溫控、真空控制、自動化運行和優異的膜厚均勻性。

Plasma Parylene Systems GmbH深耕涂層技術領域逾 20 年，并在等離子體設備制造領域積累了超過 30 年的豐富經驗。作為等離子體表面處理及設備制造領域的專業服務商，我們致力于為客戶提供全面的技術支持與解決方案。服務范圍涵蓋以下方面：

- 表面處理領域的研究與開發項目

- 涂層技術的最新進展與創新應用

- 提供全面的聚對二甲苯（C、D、N、F、AF4）涂層服務，適用于多種基材類型

-等離子體設備及涂層裝置的研發、生產與全球分銷

我們深知微電子行業的嚴苛要求，我們的設備與工藝能滿足從研發試樣到大規模量產的不同需求，助力您的產品在可靠性上脫穎而出。
